Vindturbin 400W/500W/800W 12V/24V/48V – vindgenerator med regulator

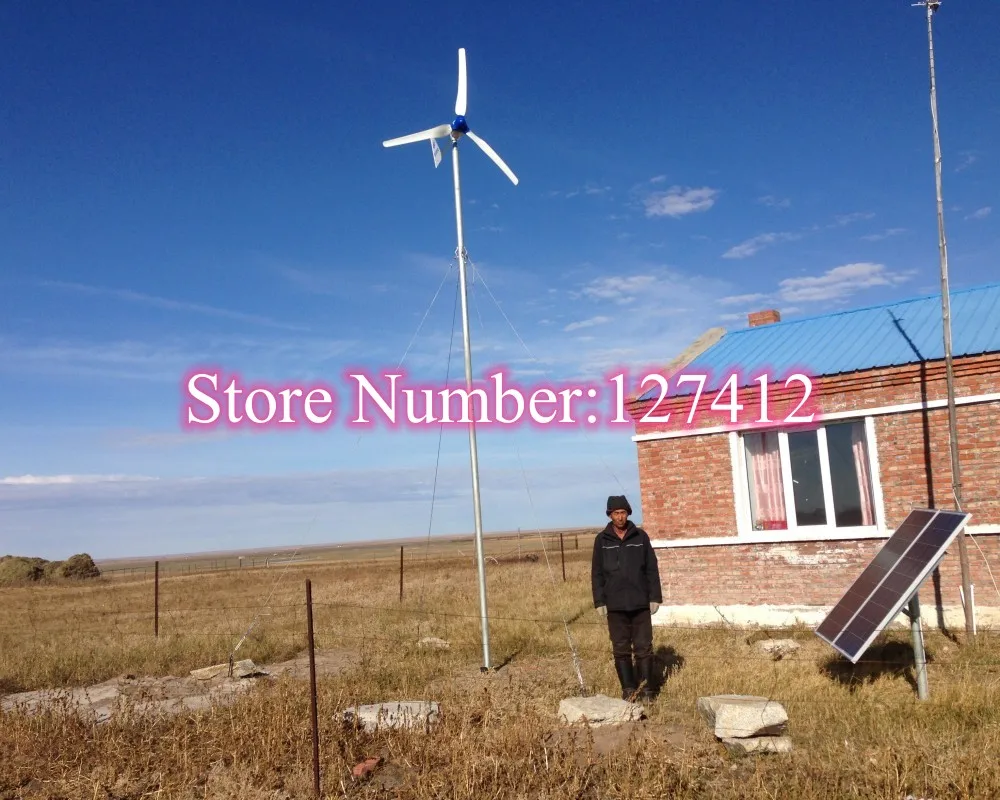

Vindgenerator med flera alternativ för effekt, spänning och antal rotorblad. Underlaget beskriver användning för fristående elsystem, stugor och kombinerade sol- och vindkraftssystem.

Observera modellskillnader: Variantmenyn innehåller 400, 800, 2 000 och 5 000 W, medan den tidigare introduktionen även angav 500 W. De olika tabellerna gäller olika modellserier och ska inte användas som gemensamma specifikationer för alla varianter. Effekt, material, regulator och övrigt paketinnehåll behöver bekräftas för valt alternativ.

Funktioner enligt produktunderlaget

Generator med permanentmagneter.
Rotorer med 3, 5 eller 6 blad, beroende på variant.

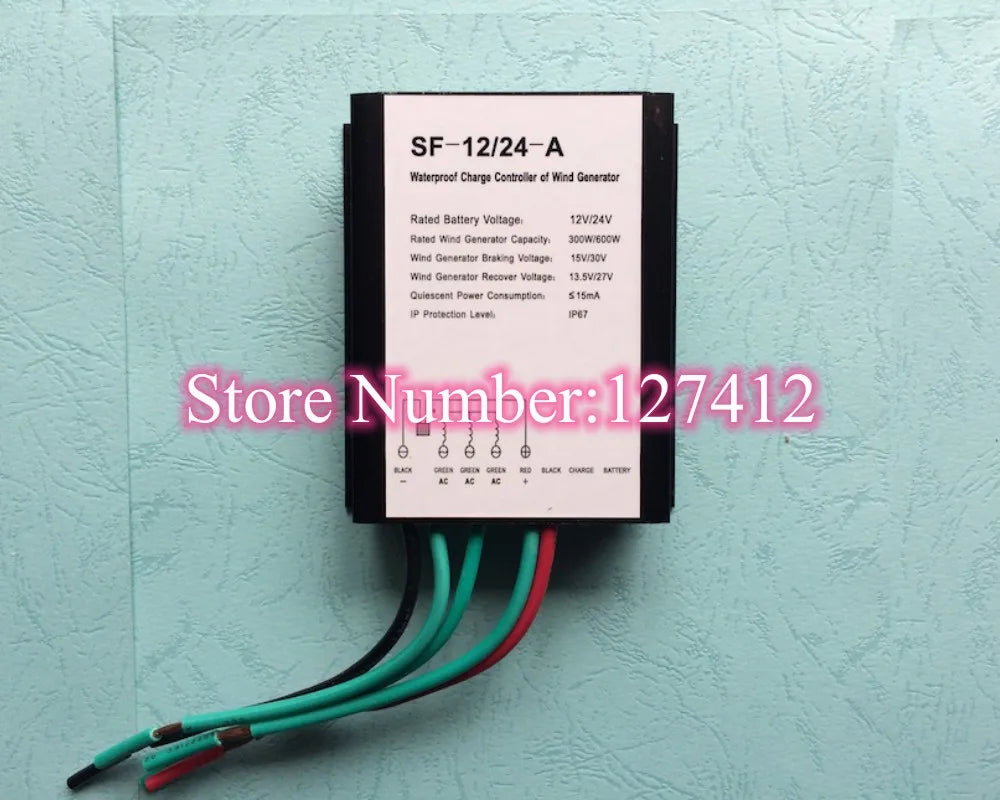

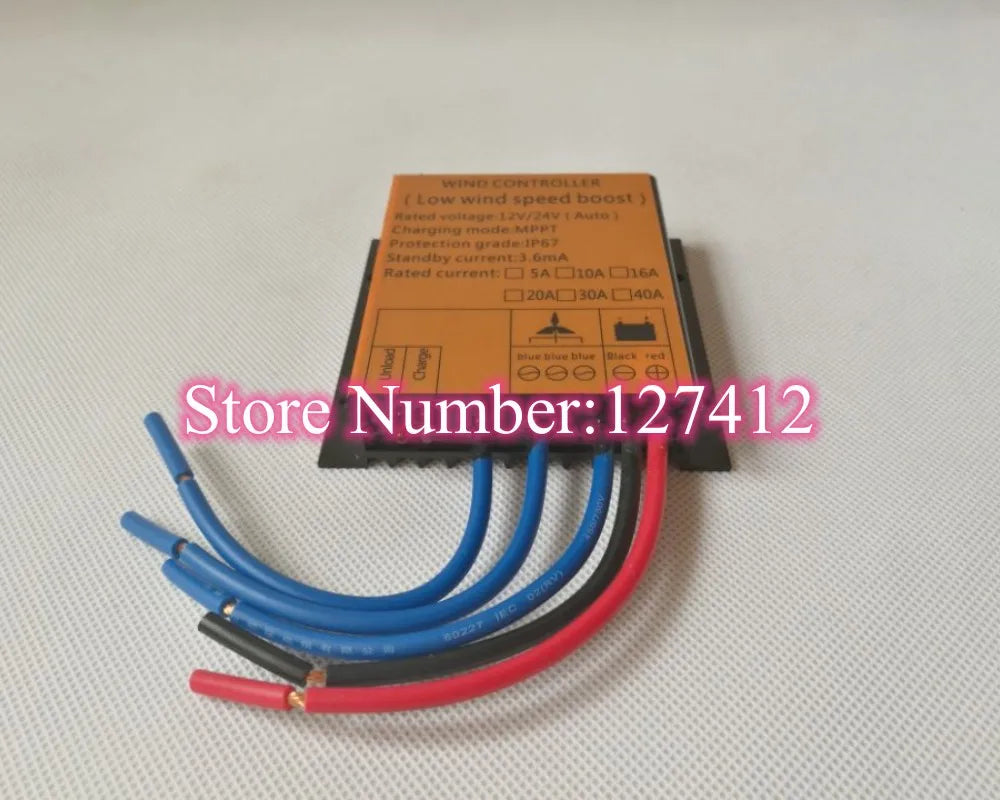

Vindregulator anges i beskrivningen; bekräfta vilken som ingår i valt paket.
Anordning mot kabelvridning anges i den tidigare beskrivningen.
Överhastningsskydd beskrivs som aerodynamisk begränsning, magnetisk broms och begränsning genom vinkling av stjärten.

Angivna uppgifter för den mindre modellserien

Egenskap	Uppgift i tidigare beskrivning
Effektalternativ	400, 500 och 800 W; 500 W saknas i variantmenyn
Spänning	12, 24 eller 48 V AC anges; systemspänning och generatorutgång måste särskiljas
Antal blad	3, 5 eller 6
Bladlängd	58–60 cm
Rotordiameter	1 200 mm
Startvindhastighet	2,5 m/s
Inkopplingsvindhastighet	3,5 m/s
Märkvindhastighet	12 m/s
Angiven maximal säkerhetsvindhastighet	40 m/s; behöver verifieras för modellen
Varvtal	950 varv/minut
Nettovikt	6,5 kg
Angivet temperaturintervall	−45 till +70 °C; behöver verifieras för modellen
Bladmaterial	Kolfiberarmering anges i tidigare text; exakt material behöver bekräftas
Ytbehandling	Aluminiumoxid och plastbehandling enligt tidigare text

Uppgiften om 15 års livslängd är inte verifierad och utgör inte ett garantilöfte. Start vid 2,5 m/s innebär inte automatiskt användbar elproduktion; inkopplingsvind anges separat.

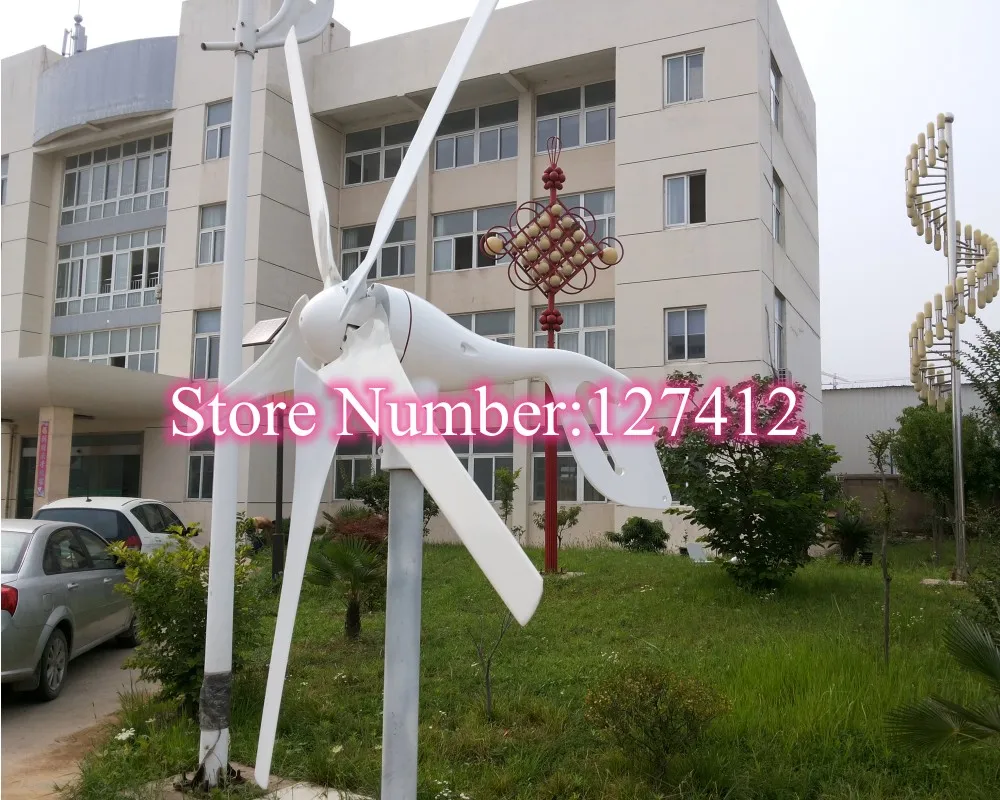

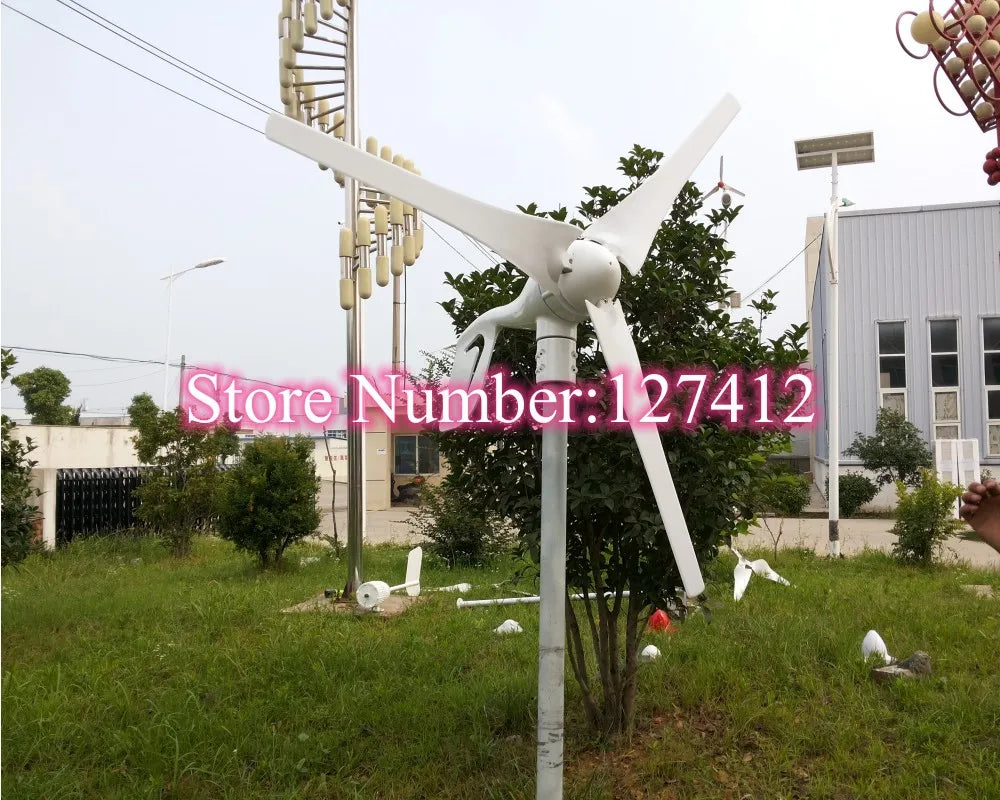

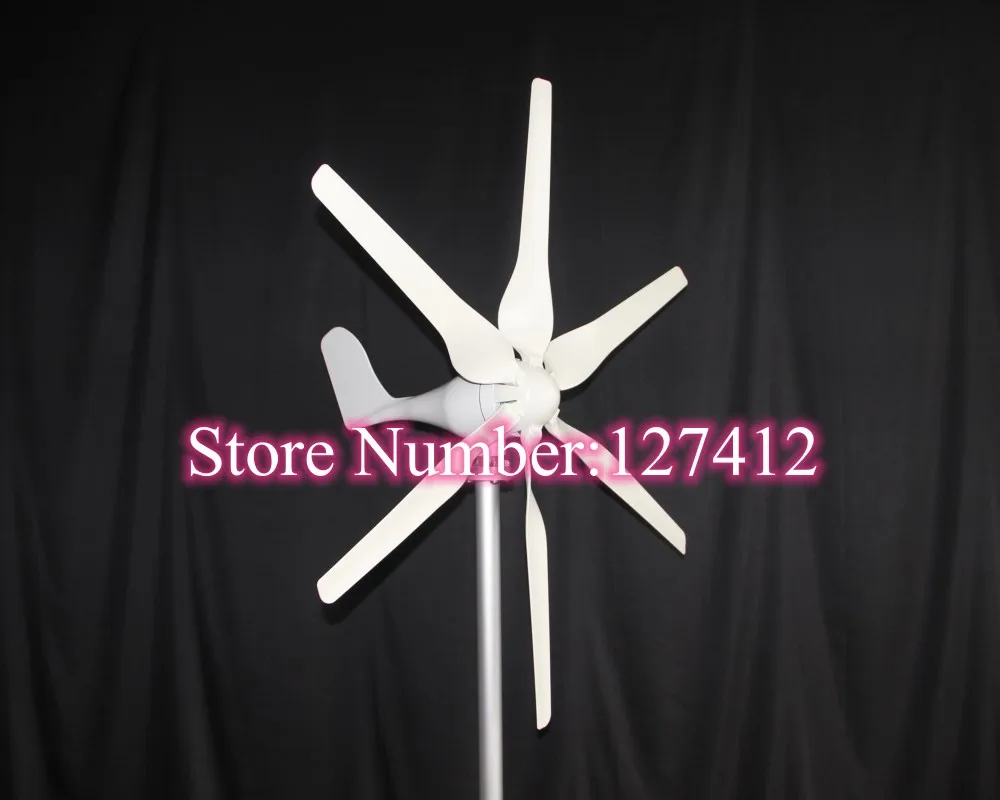

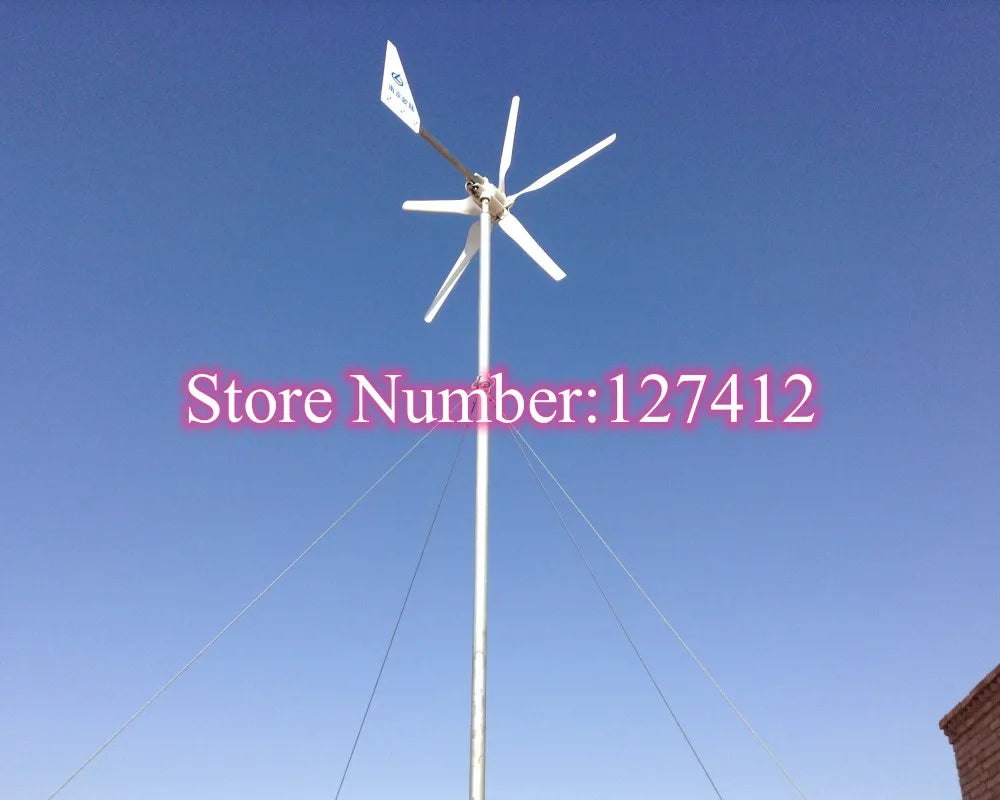

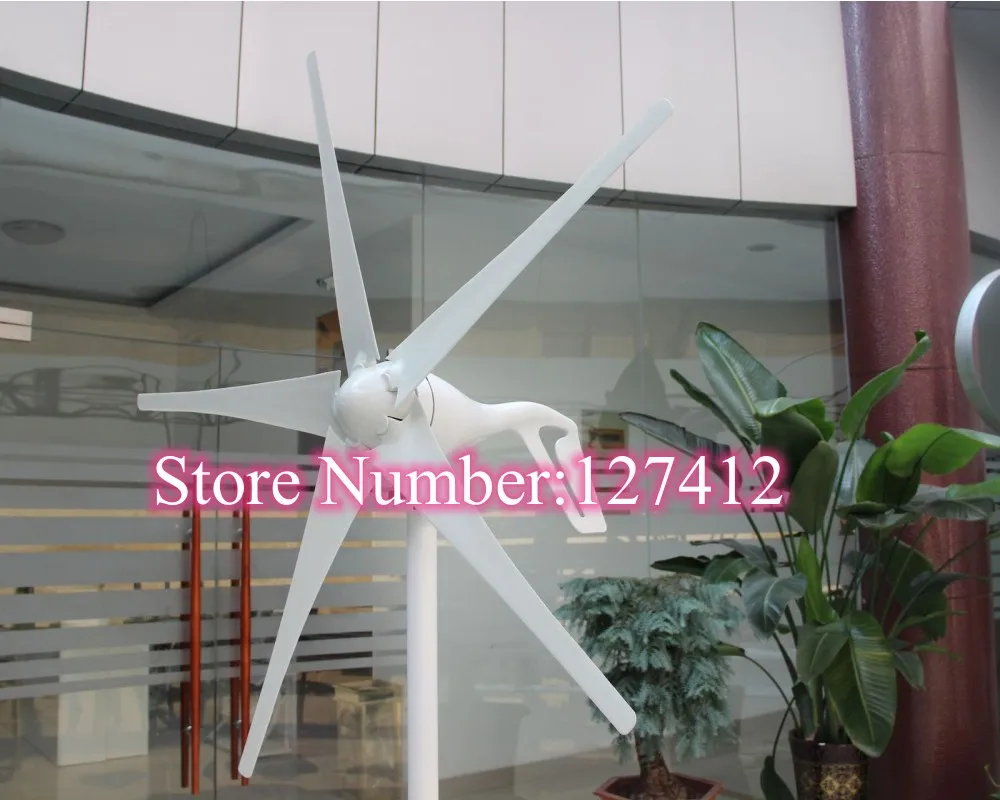

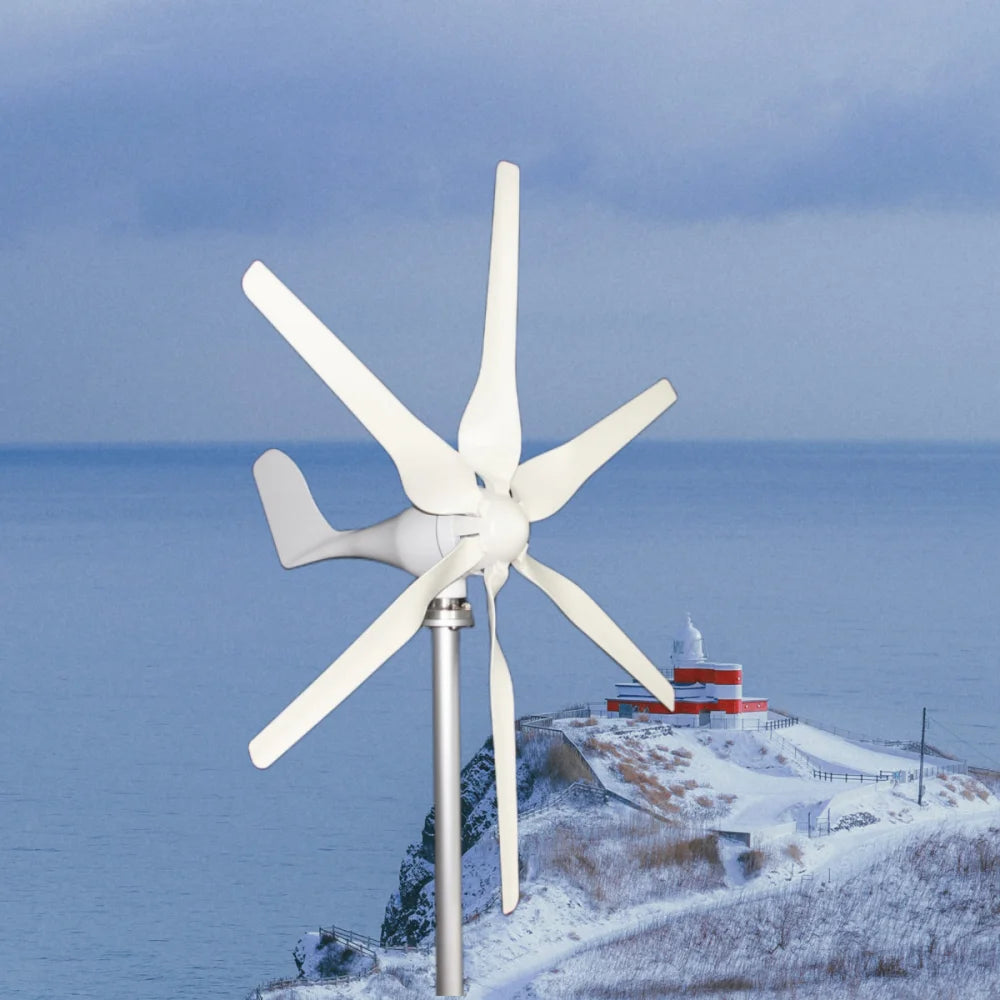

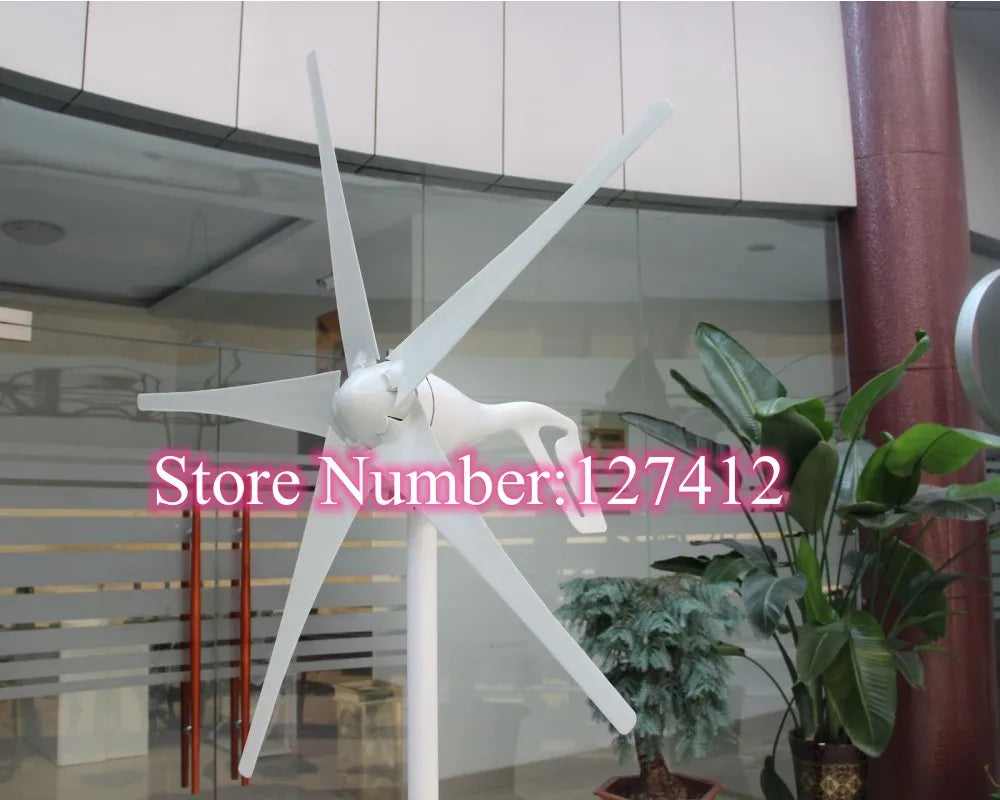

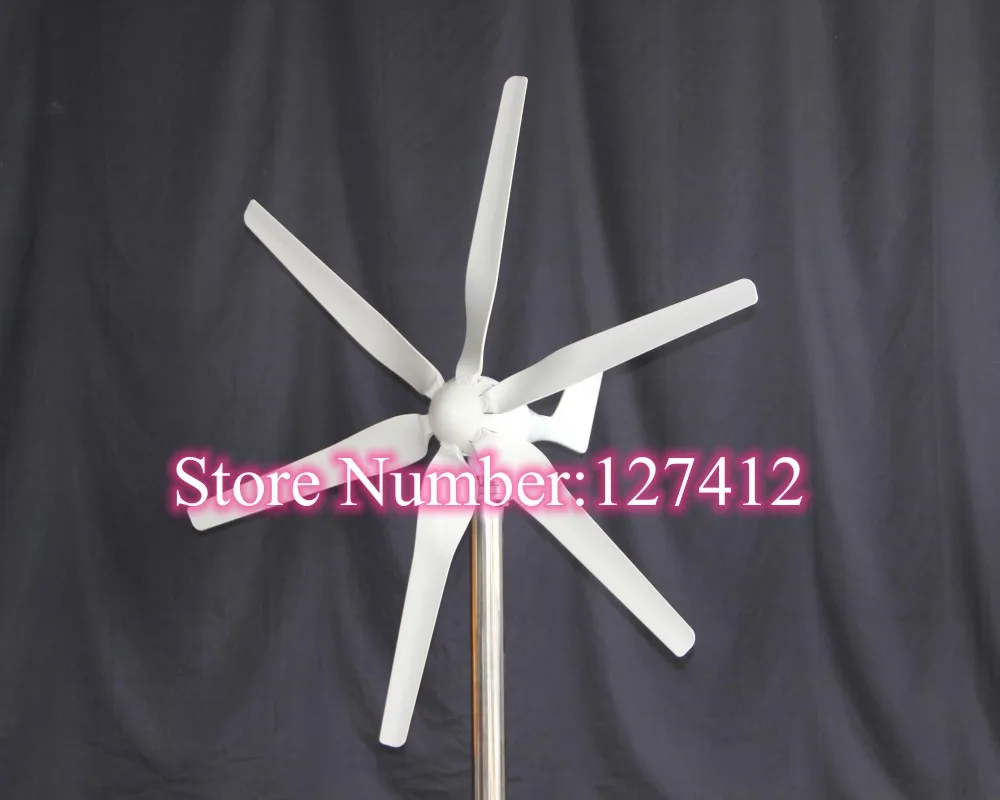

Detaljbilder av 800 W-modellen med 6 blad

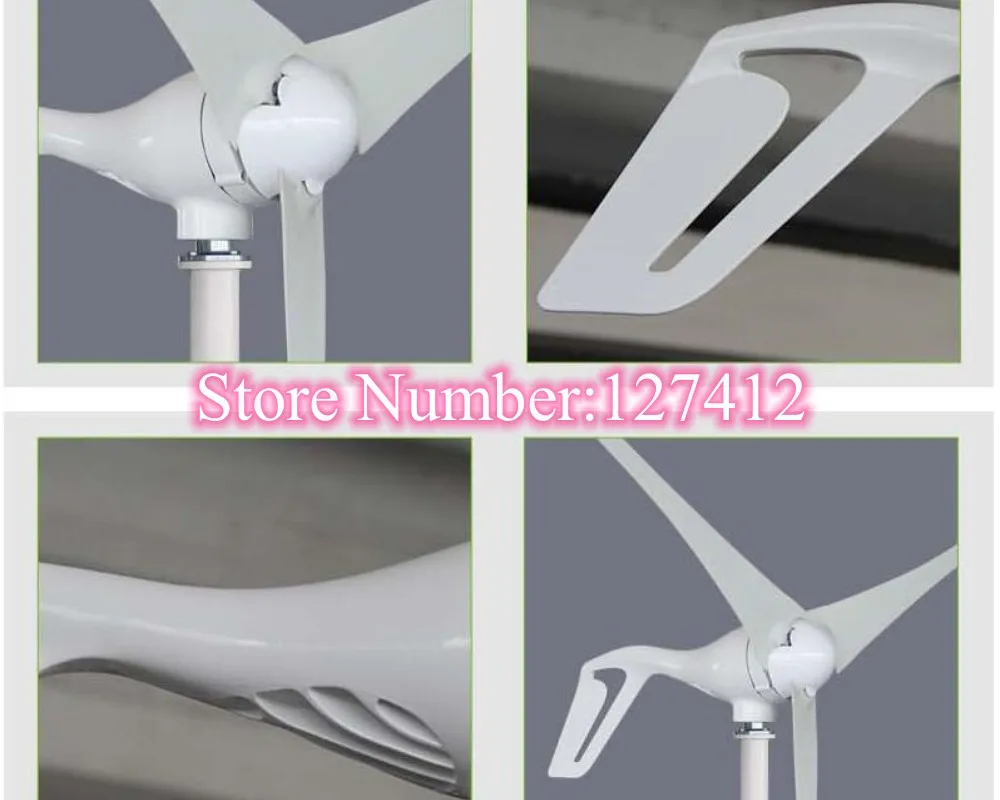

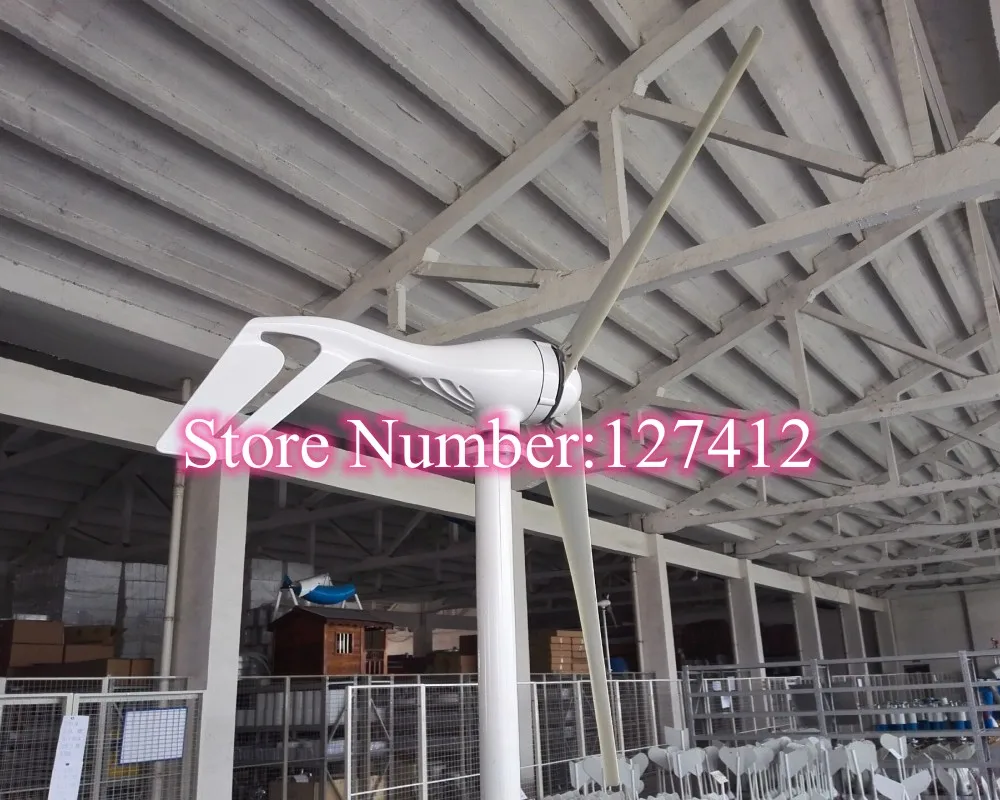

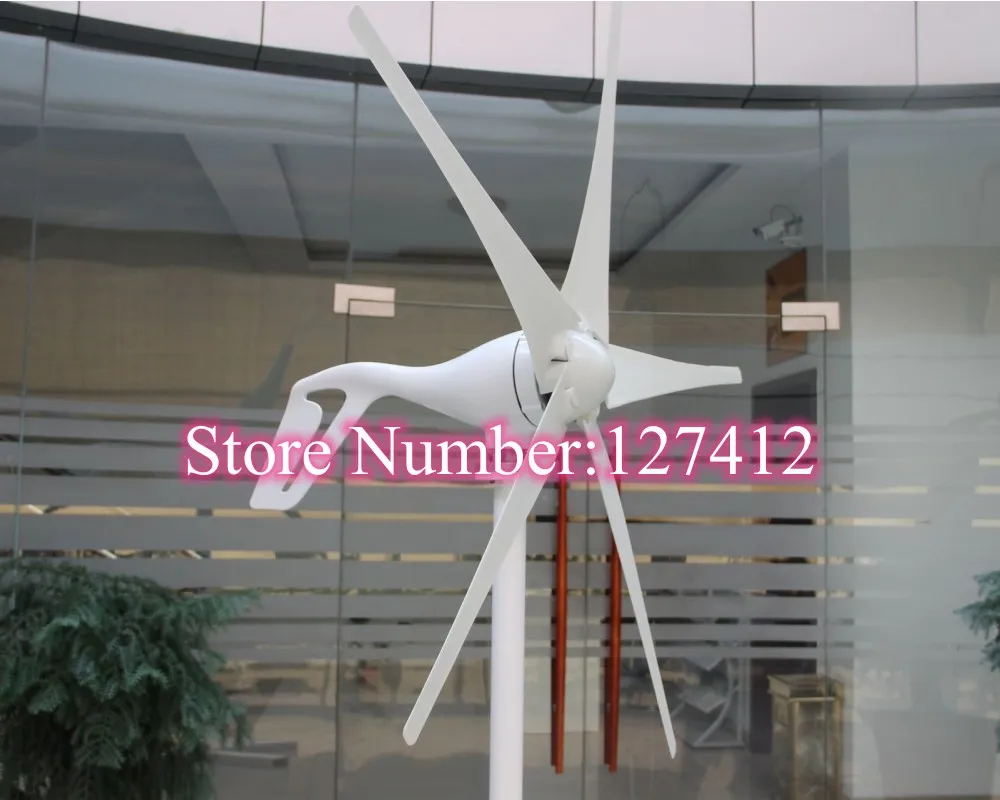

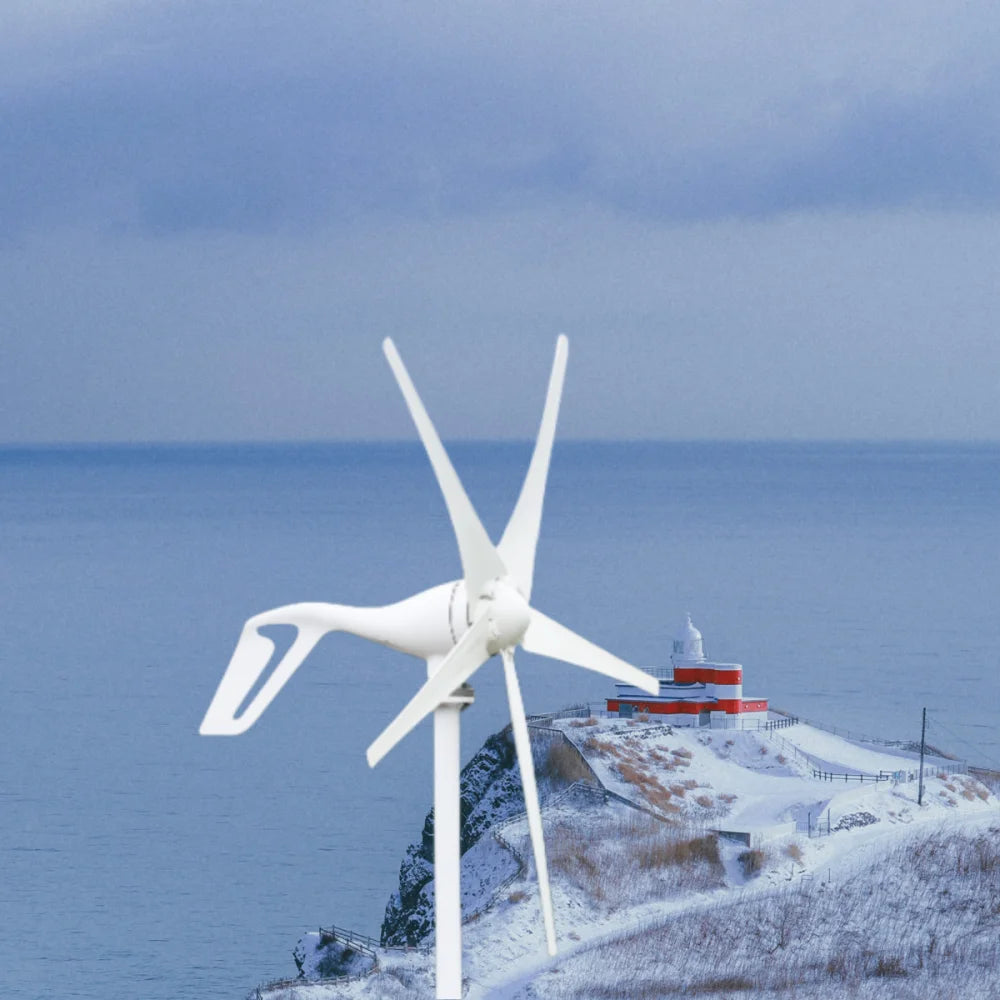

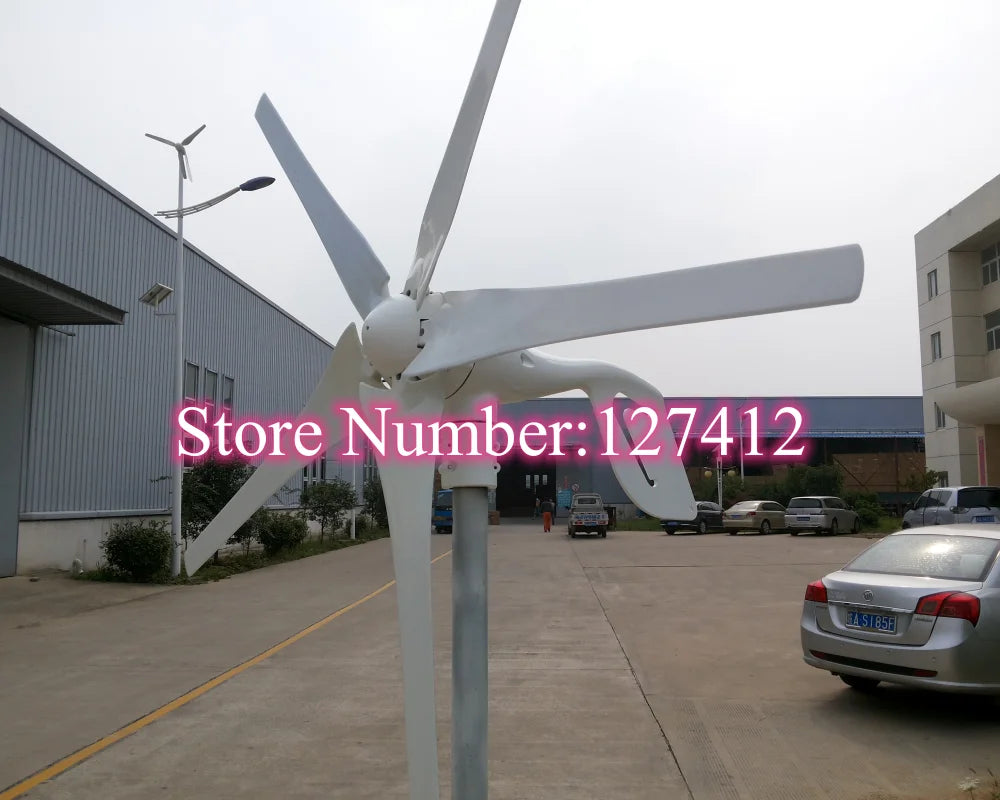

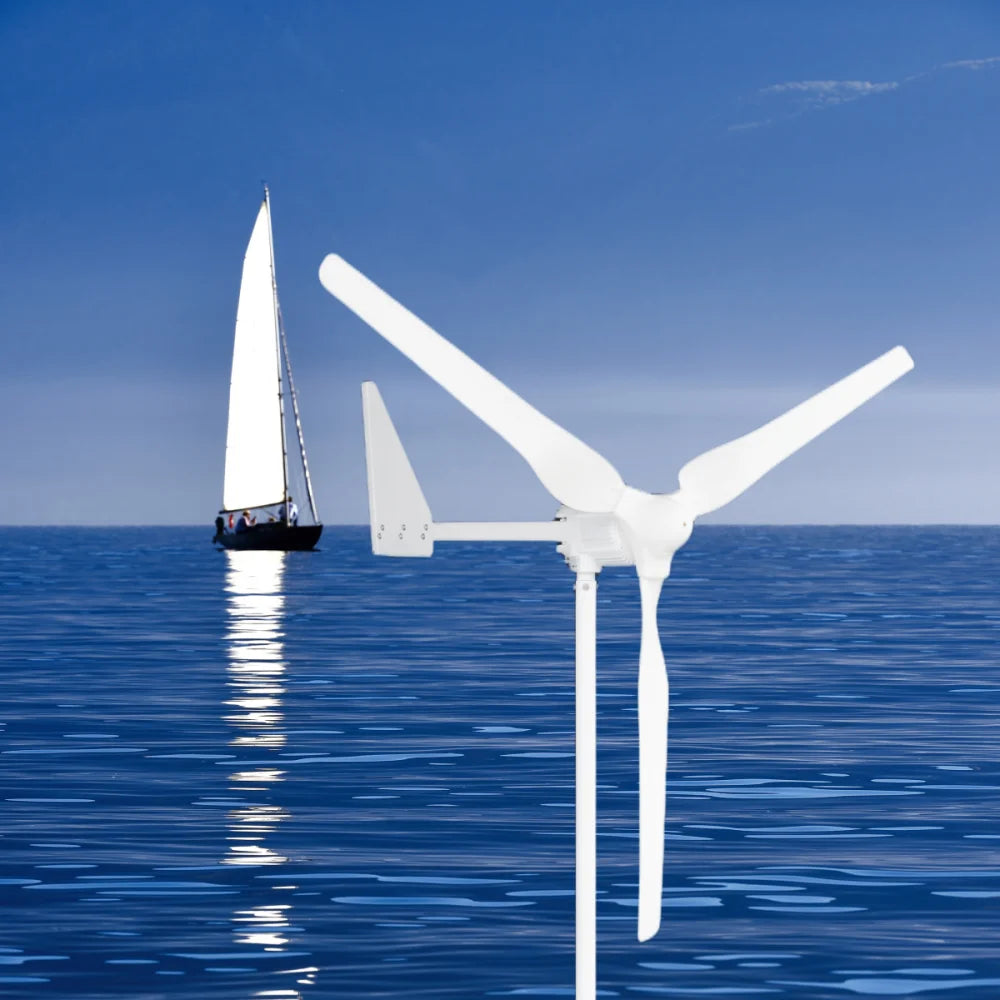

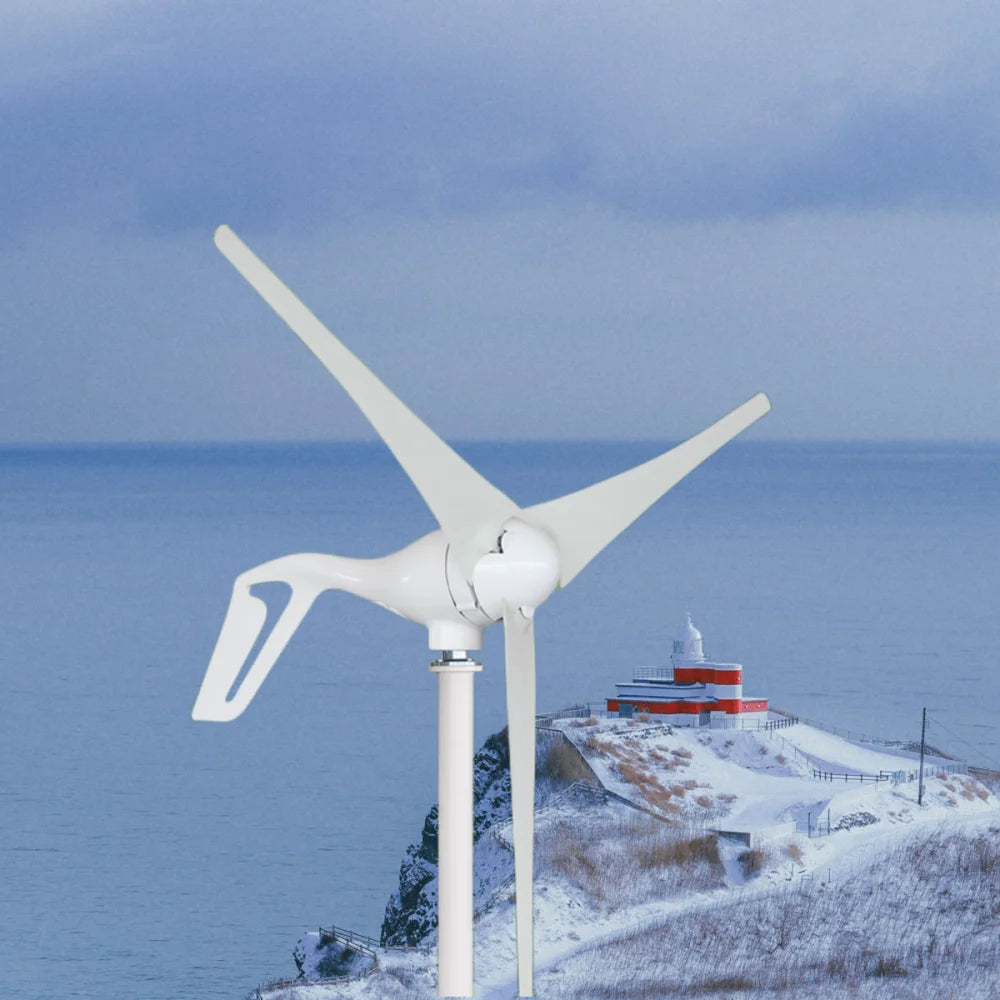

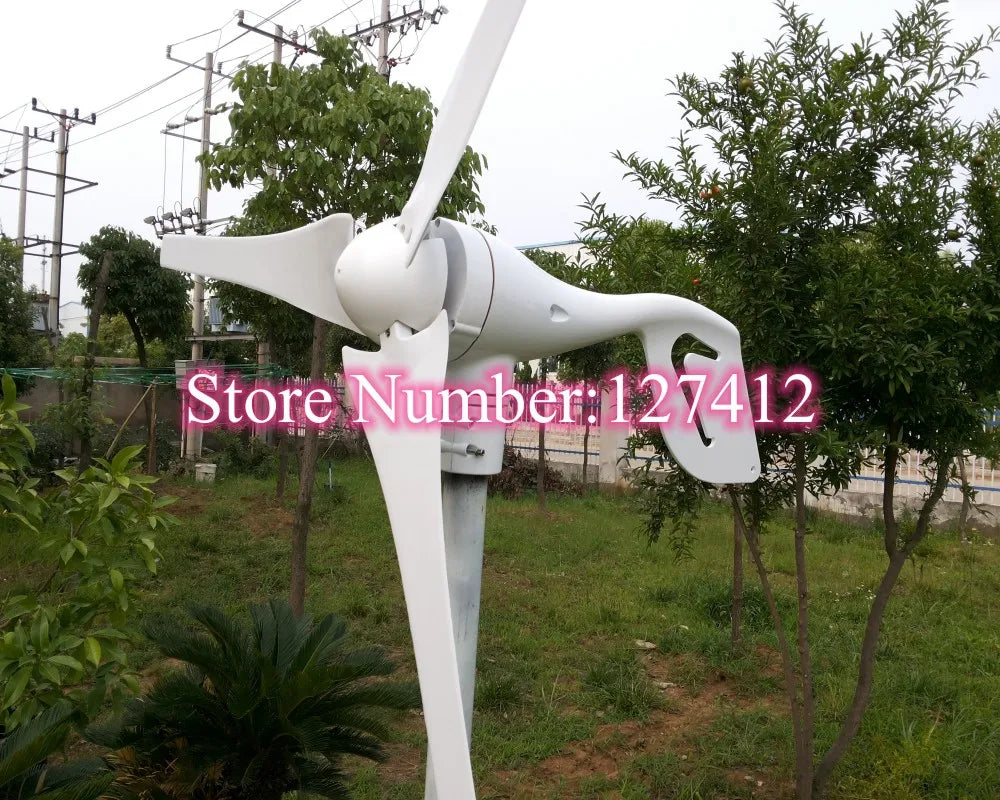

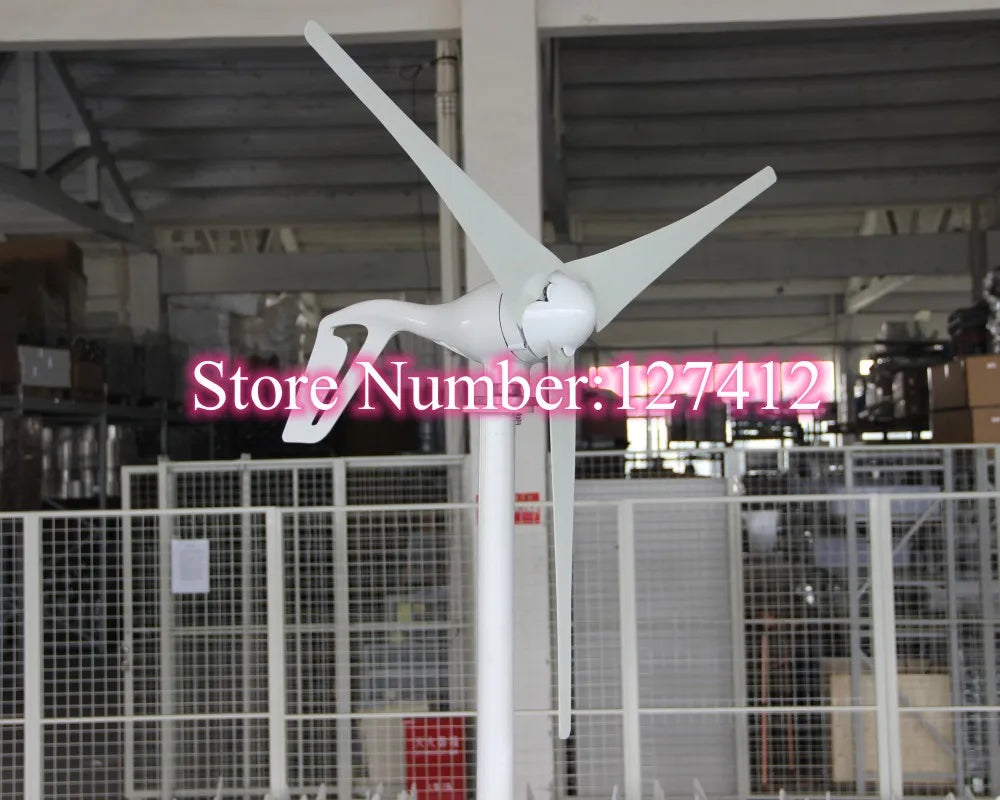

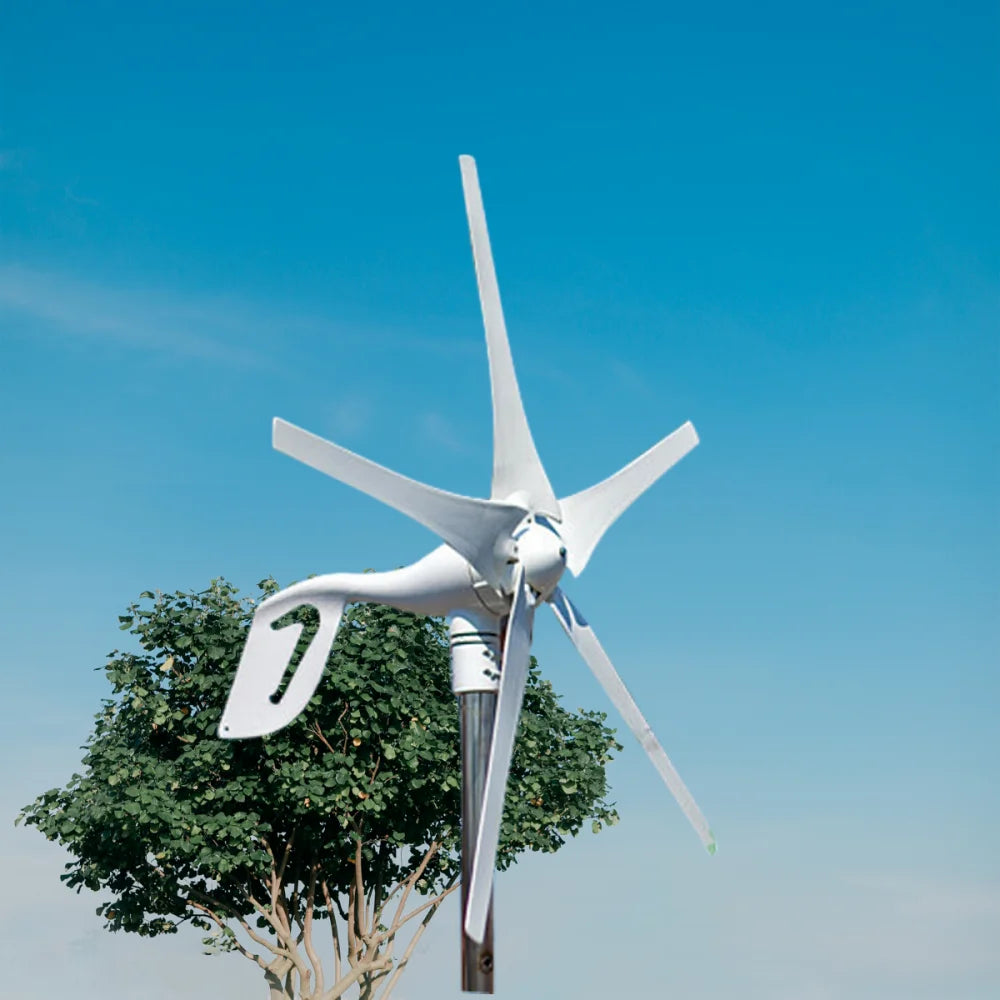

Detaljbilder av SF 800 W-vindturbin med 3 eller 5 blad

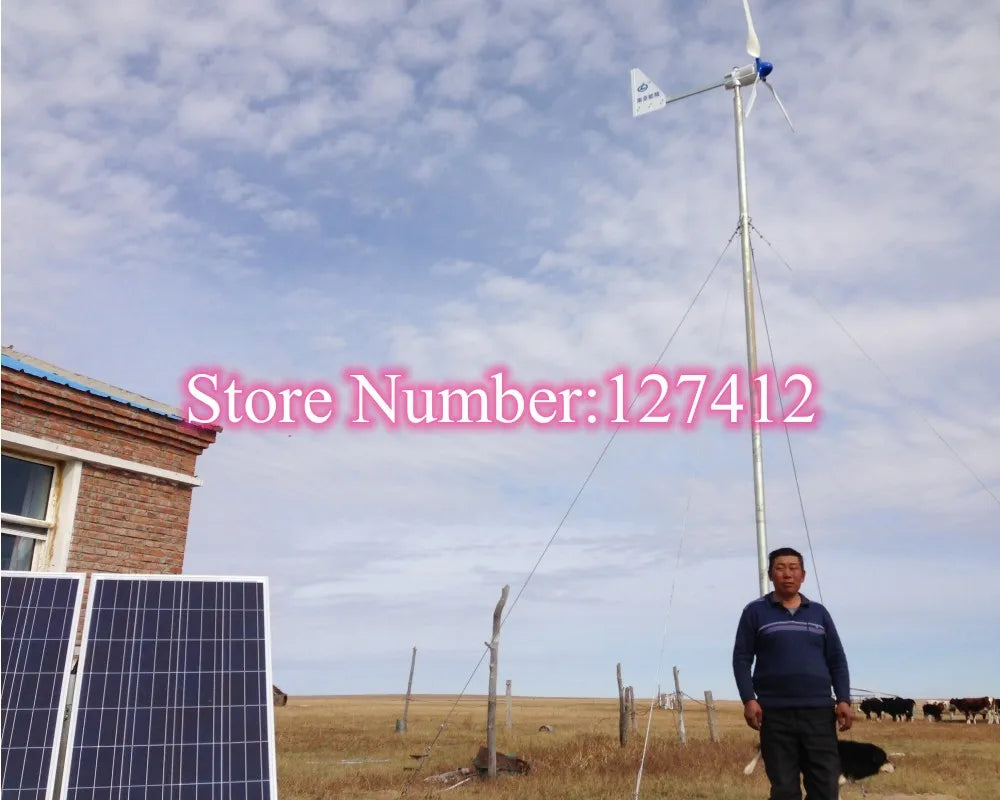

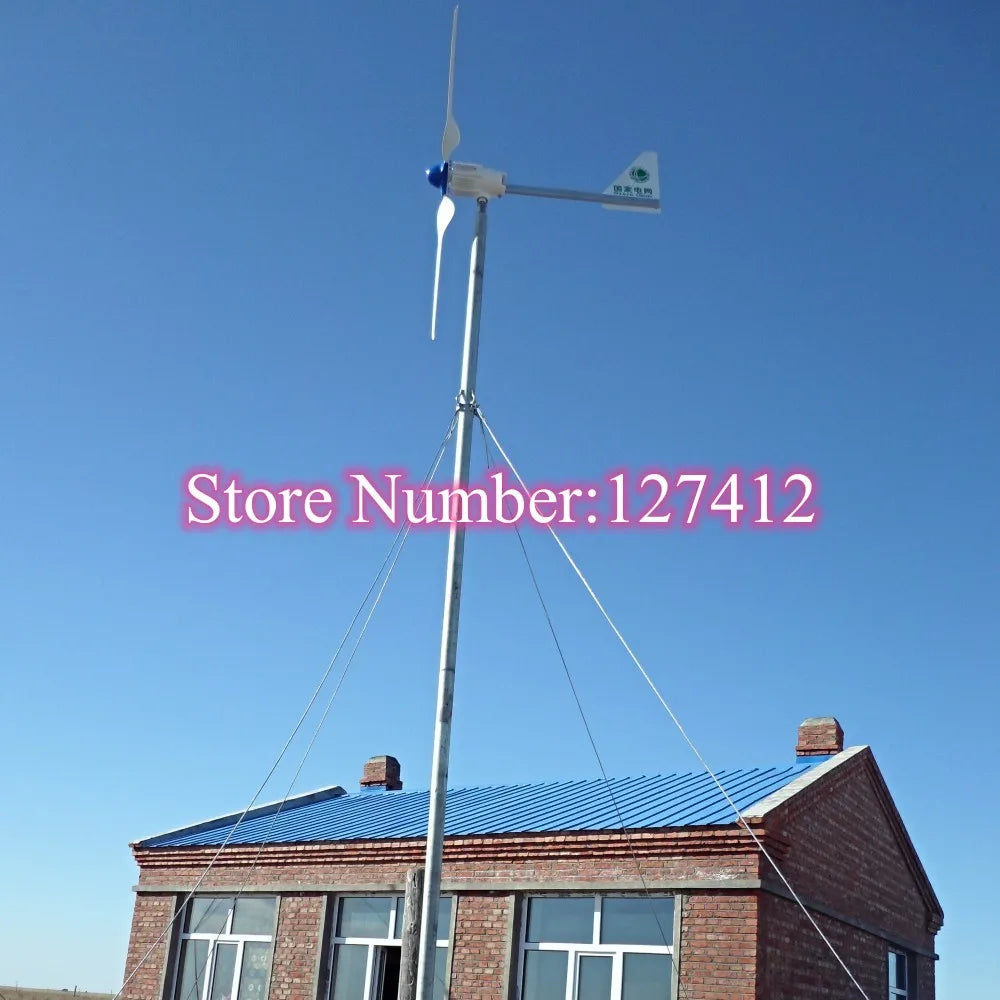

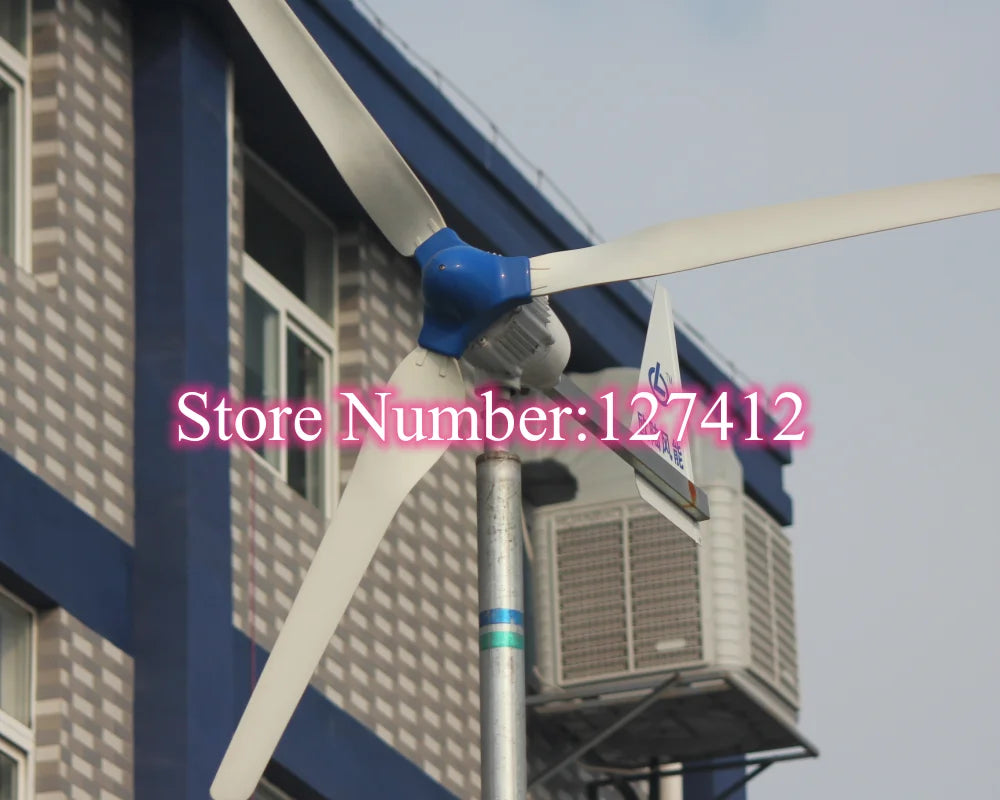

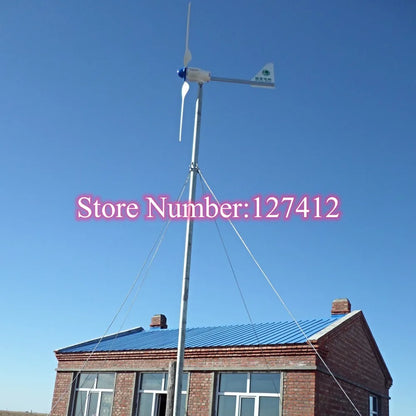

Vindturbin med lågt varvtal för hemmabruk – större modellserie

Leverantörens rubrik anger 2 kW och 5 000 W samt 24/48 V, med laddningsregulator inkluderad. Tabellen nedan beskriver serien FN 1000/1500/2000/5000W. Kopplingen mellan varje tabellvärde och den valda varianten behöver bekräftas.

Tekniska parametrar

Specifikation	Enhet	Angiven uppgift
Modellserie	–	FN 1000/1500/2000/5000W
Märkeffekt	W	1 000 / 1 500 / 2 000 / 5 000
Startvindhastighet	m/s	2,5
Märkvindhastighet	m/s	10
Inkopplingsvindhastighet	m/s	3,5
Angiven maximal säkerhetsvindhastighet	m/s	40
Vindhastighet vid drift	m/s	5–20
Rotordiameter	m	1,7 / 1,9 / 2,1; modellkoppling ej angiven
Antal blad	st	3 eller 5
Angiven ljudnivå	dB	63; mätförhållanden ej angivna
Nettovikt	kg	20–26
Maskinlängd	mm	1 650
Utgångsspänning	V	24/48 V växelspänning, trefas med tre ledare
Matchande systemspänning	V	24/48 V likspänning
Drifttemperatur	°C	−40 till +40
Bladmaterial	–	Höghållfast komposit enligt leverantören
Nav	–	Pressgjutet aluminium, stålrör
Generatortyp	–	Permanentmagnetgenerator för växelström
Broms- och överhastningsskydd	–	Aerodynamisk begränsning genom bladens strömningsavlösning, magnetisk broms och varvtalsbegränsning genom vinkling av stjärten
Drivning	–	Direktdrift
Husmaterial	–	Pressgjutet aluminium / aluminium
Infästning	–	Röranslutning
Ytbehandling	–	Skyddsfärg för utomhusbruk, sprutmålad i flera skikt enligt leverantören
